Máquina de soplado de película de coextrusión de 3 capas con sistema IBC y sistema rotatorio de arrastre

La máquina de película soplada de coextrusión de 3 capas de Sinowin, integrada con un avanzado sistema oscilante de recogida y enfriamiento interno de burbuja (IBC), representa el estándar industrial de alta resistencia para la producción de embalajes flexibles de alta gama. Diseñada para procesar una distribución precisa de capas de material A/B/C o A/B/A, esta línea de alto rendimiento sobresale en la mezcla de HDPE, LDPE, LLDPE y mLLPE para crear películas con una resistencia a la tracción superior, claridad impecable y propiedades avanzadas de barrera. Cuenta con un desenrollador reversible de 360 grados para garantizar rollos de película plana matemáticamente perfectos y sin defectos, y un sistema IBC automatizado para maximizar la velocidad de enfriamiento y la producción, siendo la elección definitiva de equipo para impresión premium, laminación automatizada de alta velocidad y películas industriales de alta resistencia.

Material

Ancho de película

Producción máxima

Espesor de película

Reproducción de video

Características Técnicas

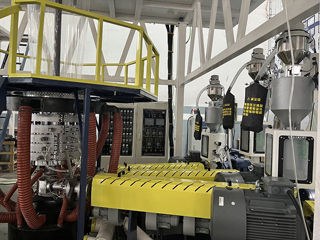

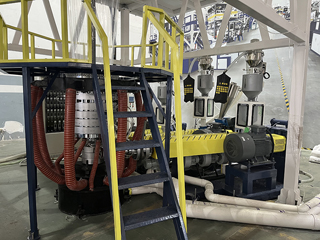

* Avanzada tecnología de coextrusión de tres capas A/B/C

Utiliza tres tornillos nitrurados independientes de alto rendimiento y una cabeza de matriz espiral central de precisión para fusionar perfectamente diferentes propiedades de materiales, reduciendo drásticamente los costos de materia prima mientras optimiza la resistencia a la perforación y la elongación de la película.

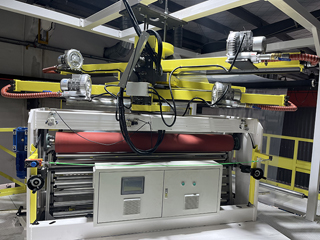

* Sistema oscilante dinámico de recogida (desenrollador reversible de 360°)

Impulsado por un motor reversible independiente de alta precisión, el marco superior de recogida rota continuamente a la izquierda y derecha a 360 grados. Esto distribuye matemáticamente cualquier variación micro-gauge de manera uniforme a lo largo del rollo, eliminando totalmente los “bordes flojos” y las “arrugas en rollos sueltos” para entregar rollos de película perfectamente planos para impresión y laminación de alta velocidad aguas abajo.

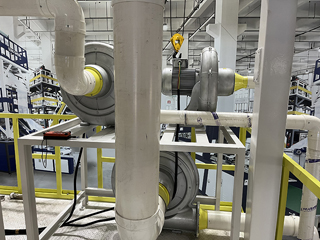

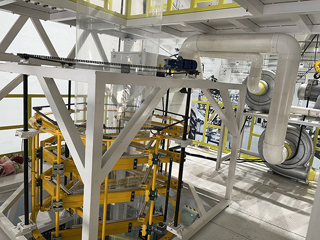

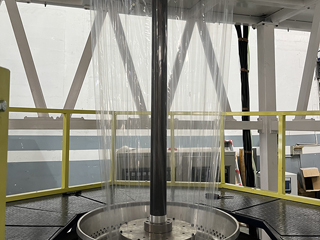

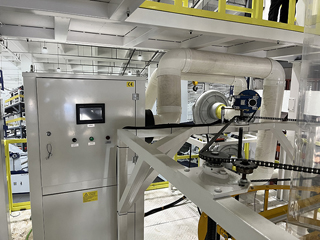

* Sistema de enfriamiento interno de burbuja (IBC) de alta producción

Equipado con un sistema automatizado de intercambio de aire interno dentro de la burbuja, regulado por sensores ultrasónicos sensibles. El sistema IBC acelera el enfriamiento, multiplica el volumen de producción por hora hasta 30%-40%, y mejora significativamente la transparencia óptica y el brillo de la película.

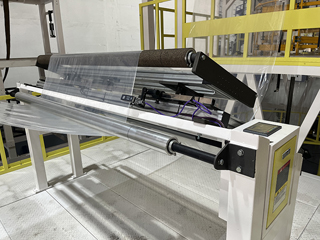

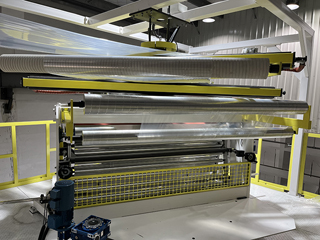

* Bobinadora automática de superficie de doble estación de alta resistencia

Cuenta con una bobinadora automática centralizada controlada por PLC inteligente con regulación de tensión cónica, corte automático y cambio neumático de rollos, permitiendo a los operadores lograr un bobinado uniforme, apretado y profesional de los rollos de película sin detener la máquina.

Aplicaciones clave

* Películas base de laminación y barrera de alta gama

The absolute premier equipment choice for fabricating ultra-flat, zero-wrinkle base films for complex multi-layer food lamination pouches, pet food bags, and chemical chemical barriers.

* High-Speed Multi-Color Printing Base Film Rolls

Perfect for mass-producing premium, flawless film substrates that require high-precision multi-color flexographic or rotogravure surface printing, heavily utilized for high-end retail bags and boutique apparel packaging.

* Heavy-Duty FFS (Form-Fill-Seal) Industrial Packaging

Ideal for manufacturing high-strength heavy-duty shipping sacks, automatic FFS industrial bagging tubes, and thick agricultural stretch films that demand supreme puncture and tear resistance.

* Premium Courier Poly Mailers & Protective Wraps

Widely used to produce high-opacity co-extruded films (such as white outside/black inside) for e-commerce courier shipping bags, security bags, and high-tensile protective surface wraps.

Parámetros técnicos principales

	型号	Modelo	SNW-3L1600	SNW-3L1800	SNW-3L2200	SNW-3L2400	SNW-3L2600
基础参数 Basic Parameter	适用原料	Material	LDPE/LLDPE/MLLDPE
	薄膜宽度	Film width	800-1400mm	1000-1600mm	1200-2000mm	1300-2200mm	1600-2400mm
	薄膜厚度	Film thickness	0.02-0.15mm
	Máxima producción	Salida máxima	120-200kg/h	230-260kg/h	260-320kg/h	260-360kg/h	320-400kg/h
Parte de extrusión Unidad de extrusora	Diámetro del tornillo	Diámetro del tornillo	Φ60×2 Φ65×1	Φ60×2 Φ75×1	Φ70×2 Φ85×1	Φ75×2 Φ85×1	Φ80×2 Φ90×1
	Relación longitud-diámetro	L/D	1:32	1:32	1:32	1:32	1:32
	主电机功率	Motor principal	37kw×2 45kw×1	37kw×2 55kw×1	45kw×2 75kw×1	55kw×2 75kw×1	55kw×2 90kw×1
	Modelo de caja de reducción	Caja de engranajes	200×2 225×1	200×2 250×1	225×2 280×1	250×2 280×1	250×2 315×1

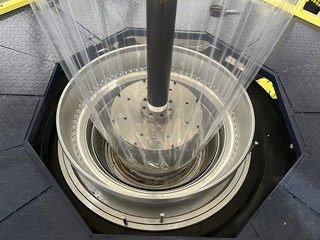

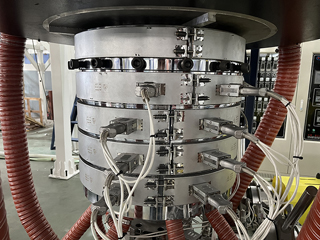

	Diámetro de la cabeza del molde	Cabeza de matriz	Φ300mm	Φ400mm	Φ500mm	Φ550mm	Φ600mm
	Diámetro interior del anillo de aire	Diámetro interior del anillo de aire	Φ340mm	Φ440mm	Φ540mm	Φ600mm	Φ650mm
	风机	Blower	15kw	18.5kw	22kw	22kw	22kw
	换网方式	Filter change	双工位手动快速换网活液压换网 Double stantion manual filter screen changer or Hydraulic automatic filter screen changer
牵引部分 Take-up Unit	牵引辊宽度	Roller width	1600mm	1800mm	2200mm	2400mm	2600mm
	牵引速度	Take-up speed	5-90m/min	5-90m/min	5-90m/min	5-90m/min	5-90m/min
	牵引电机功率	Take-up motor	1.5kw	1.5kw	2.2kw	2.2kw	3.0kw
	牵引旋转	Rotary type	水平式 Horizontal type	水平式 Horizontal type	水平式 Horizontal type	水平式 Horizontal type	水平式 Horizontal type
	EPC纠偏	EPC system	对中或对边超声波光电式 CPC or EPC Ultrasonic photoelectric type
收卷部分 Winding Unit	收卷方式	Winder type	全自动表面摩擦双收卷 Automatic surface friction winder
	自动张力系统	Auto-tension controller system	自动张力控制 Auto tension control
	收卷电机功率	Winding motor	1.5kw	1.5kw	2.2kw	2.2kw	3.0kw
	收卷速度	Winding speed	5-90m/min	5-90m/min	5-90m/min	5-90m/min	5-90m/min
控制部分 Control Unit	电器	Electric part	施耐德 Schneider
	控制系统	Control system	IBC inner cooling system
	变频器	Inversor	安川、台达、汇川（可根据客户要求而定） Yaskawa/Delta/Inovance (disponible para usar según los requisitos del cliente)
(L×A×H)	外形尺寸	Dimensiones	13m×6m×11m	13m×6.5m×11.5m	14m×6.5m×12.5m	14m×6.5m×13.5m	14m×6.8m×14.5m
